PM3B電池巡檢功能：

PM3B電池巡檢提供最多56節單體電池檢測，單體電池檢測最大電壓值為7.5V；可測量2V、4V、6V規格電池，或者多節2V電池串連測量。

PM3B電池巡檢提供2路電池溫度監測，監測電池體表溫度或電池安裝環境溫度。

PM3B電池巡檢提供1路電池電流監測，監測電池電流。

PM3B電池巡檢通過RS485串行接口將檢測的信息傳送給主監控，作為主監控管理電源系統和處理故障告警的依據。

PM3B電池巡檢的供電電壓為80VDC－320VDC

PM3B電池巡檢的電壓測量精度：0.2 %

PM3B電流測量精度：1 %

溫度測量精度：2 %

電池測量路數：56 路

電流測量路數：1 路

溫度測量路數：2 路

PM3B通訊口：隔離RS485通訊。

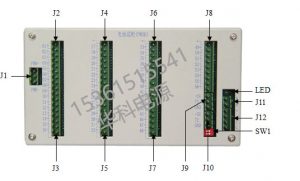

PM3B電池巡檢接線說明

J1為PM3B電池巡檢的工作電源，1—電源正，3—電源負（80－320V DC）；

J2為PM3B電池巡檢電池電壓輸入，01-07節電池電壓輸入（1腳為電池負）；

J3為PM3B電池巡檢電池電壓輸入，08-16節電池電壓輸入（1腳為第8節電池正）；

J4為PM3B電池巡檢電池電壓輸入，17-23節電池電壓輸入（1腳為第17節電池負）；

J5為PM3B電池巡檢電池電壓輸入，24-32節電池電壓輸入（1腳為第24節電池正）；

J6為PM3B電池巡檢電池電壓輸入，33-39節電池電壓輸入（1腳為第33節電池負）；

J7為PM3B電池巡檢電池電壓輸入，40-48節電池電壓輸入（1腳為第40節電池正）；

J8為PM3B電池巡檢電池電壓輸入，49-56節電池電壓輸入（1腳為第49節電池負）；

J9為PM3B電池巡檢電池溫度1，1—傳感器正，2—信號，3—傳感器負；

J10為PM3B電池巡檢電池溫度2，1—傳感器正，2—信號，3—傳感器負；

J11為RS485，1—485A，2—485B；

J12為電池電流監控，1—傳感器正，2—傳感器負，3—信號，4—電源地/信號地；

LED?????? 指示燈是工作指示燈（閃爍工作正常）。

SW1表示地址選擇如下：

00：電池巡檢單元1；

01：電池巡檢單元2；

10：電池巡檢單元3；

11：電池巡檢單元4。

PM3B電池巡檢第16節電池接線時應將其正極分別與電池巡檢J3端子最后一個接點及J4端子第一個接點相連，以保證PM3B電池巡檢第17節電池的采樣。同理，32節、48節電池接線方式也一樣。

PM3B電池巡檢電池連接可以在電池端接線處加裝自恢復保險絲，防止接線短路造成危害。
