一、K4B20A充電模塊前面板:

1.K4B20A充電模塊的故障及工作指示燈,當K4B20A正常工作的時候工作燈亮，K4B20A出現故障的時候故障燈亮；

2.K4B20A充電模塊的液晶顯示，可以顯示K4B20A模塊的工作電壓，電流，運行參數等。

3.K4B20A充電模塊的操作按鍵，通過這幾個按鍵，可以對K4B20A模塊進行電壓電流調節，地址設置，電壓電流校準等操作；

4.K4B20A充電模塊的把手，需要更換K4B20A或是將固定的K4B20A模塊拔出來的時候可以用把手可方便操作；

5.K4B20A充電模塊的通風孔，K4B20A通過通風孔散熱，以防止模塊過溫。

二、K4B20A充電模塊的后面板

5.K4B20A充電模塊的散熱器，給模塊散熱用，防止模塊溫度過高，影響器件運行；

6.K4B20A充電模塊的輸入及輸出插座，熱插拔插座，可以在K4B20A運行的情況下直接進行更換操作；

7.K4B20A充電模塊的固定孔，當K4B20A安裝好后，為孩子模塊接觸不好等，可以用配備的螺釘通過固定孔進行固定。

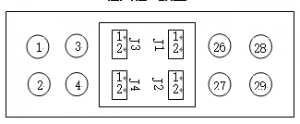

三、K4B20A充電模塊的輸入輸出插座

a: 1、2、3腳為K4B20A充電模塊的交流輸入A、B、C三相

b: 27、28腳分別為K4B20A充電模塊的直流輸出正、負

c: J1、J2為K4B20A充電模塊的均流線接口

d:J3、J4為K4B20A的通訊接口
