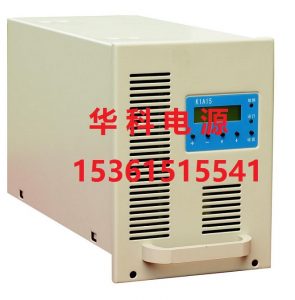

整流模塊K1A15操作說明：

A：K1A15開關機、均浮充操作：

進入菜單主操作頁面，光標移動到相應位置，按設置鍵改變當前狀態。

B：整流模塊K1A15參數設置：

工作母線設置：光標移到“母線”項，按“+、-”鍵改變工作母線。此項應根據模塊實際供電情況正確選擇，否則輸出電壓會不正確。

地址設置：光標移到“地址”項，模塊地址從1號開始連續編號，編號不能重復，重復會造成通訊故障，按“+、-”鍵改變模塊地址。

浮充電壓設置：光標移到“浮充”項，按“+、-”鍵改變浮充電壓值；浮充電壓在模塊選擇為“合母供電”、“浮充”時作為模塊的輸出電壓；浮充電壓不能大于合母過壓值。

均充電壓設置：光標移到“均充”項，按“+、-”鍵改變均充電壓值；均充電壓在模塊選擇為“合母供電”、“均充”時作為模塊的輸出電壓；均充電壓不能大于合母過壓值。

合母限流設置：光標移到“合母限流”項，按“+、-”鍵改變合母限流值；合母限流在模塊選擇為“合母供電”時限制模塊的最大輸出電流；合母限流值K1A15在0.5A – 10.5A可調、。

合母過壓設置：光標移到“合母過壓”項，按“+、-”鍵改變合母過壓值；合母過壓在模塊選擇為“合母供電”時作為模塊的輸出電壓過壓報警門限；

控母輸出電壓設置：光標移到“控母輸出”項，按“+、-”鍵改變控母輸出電壓值；控母輸出電壓在模塊選擇為“控母供電”時作為模塊的輸出電壓；控母輸出電壓不能大于控母過壓值。

控母限流設置：光標移到“控母限流”項，按“+、-”鍵改變控母限流值；控母限流在模塊選擇為“控母供電”時限制模塊的最大輸出電流；

控母過壓設置：光標移到“控母過壓”項，按“+、-”鍵改變控母過壓值；控母過壓在模塊選擇為“控母供電”時作為模塊的輸出電壓過壓報警門限；

保存設置信息：光標移動到“保存”項，按“設置”鍵保存設置參數并退回到基本信息顯示頁；保存資料掉電后不丟失。

不保存返回：光標在除“保存”項任何位置，按“設置”鍵退回到基本信息顯示頁，此時參數修改無效，模塊按原有參數運行。

C：K1A15模塊校準：

?*特別提示：整流模塊校準時應遵循先調控制、后調測量的順序原則*

K1A15電壓控制校準：光標移動到“電壓控制校準”項，此時顯示電壓為當前模塊設置工作電壓，測量模塊輸出電壓，按“+、-”鍵，模塊輸出電壓會相應升降，顯示不變，調節要求輸出電壓為顯示電壓，調節完成后移動光標到“保存”位置，按“設置”鍵保存。

測量電壓校準：光標移動到“測量電壓校準”項，測量實際輸出電壓，按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。

測量電流校準：光標移動到“測量電流校準”項，測量實際輸出電流（要求電流大于模塊額定電流的50%），按“+、-”鍵調整顯示值為實際測量值，移動光標到“保存”位置，按“設置”鍵保存。
